Болт DIN 561

Болт DIN 561Установочный болт DIN 561 применяется в производстве, машиностроении, приборостроении и строительстве.
Предназначен для крепления металлических конструкций, деталей, узлов и агрегатов.
Устанавливается в крепежное отверстие с соответствующей резьбой, либо совместно с гайками и шайбами.

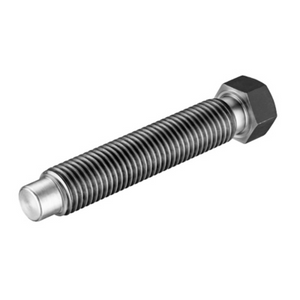

Болт представляет собой стержень с резьбой, имеет шестигранную головку с одной стороны и цилиндрическую цапфу с другой стороны.
Изготавливается из стали с цинковым покрытием и без покрытия, класс прочности 8.8.


Таблица размеров Болт DIN 561

L/d М6 М8 М10 М12 М16 М20 М24 М30 М36 М42 М48 М56
12 х
16 х х
20 х х х
25 х х х х
30 х х х х х
35   х х х х
40   х х х х х
45     х х х х х
50     х х х х х
60       х х х х х
70       х х х х х
80         х х х х х х
90         х х х х х х х
100           х х х х х х х
120             х х х х х х
140               х х х х х
160               х х х х х
180                 х х х х
200                 х х х х
220                   х х х
240                   х х х
260                   х х х
280                     х х
300                     х х
